Harjadeta servo juhtimissüsteemi spetsifikatsioon

- Põhilaua juhtmestiku skeem

Funktsionaalsed omadused

1. Selle funktsioon on viga enesekontroll ja häireviip, mida kasutajad saavad hooldada ja kasutada.

2. Ühesuunalise juhtimisliikluse saavutamiseks saab seda ühendada mis tahes juhtseadme väljundjuhtimissignaali või nupu või kaugjuhtimispuldiga.

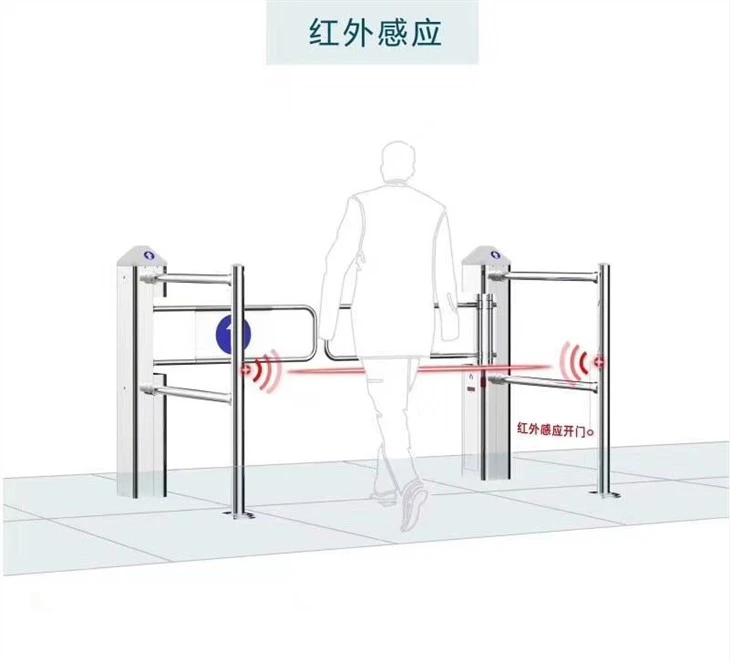

3. Automaatne lähtestamisfunktsioon: pärast iga kiikumist 90 kraadi ja inimeste ja objektide läbipääsu tuvastamist, st automaatse lähtestamise või määratud aja jooksul (viivitus mitme failiga reguleeritav), ei liigu, tühistab süsteem automaatselt õiguse läbida ja naasta algsesse asendisse.

4. Valgustuse näidik: suure heledusega valgusfoori oleku näidik liikluse juhtimiseks.

5. Tulejuhtimise sisend: saab ühendada tulekahju häiresignaaliga, et saavutada pidev värava avamine.

6. Häirehoiatuse funktsioon: ebaseadusliku liikluse või värava korral automaatne häirehoiatus.

7. Reguleeritav kiirus: kiigekäsi avaneb ja sulgeb mitmetasandilise reguleeritava kiiruse, kasutajaid saab seadistada vastavalt tegelikele vajadustele.

8. Uue põlvkonna tööstusliku kvaliteediga ARM-juhtimissüsteem, mis lisab mitmefunktsioonilisi digitaalseid seadeid, krüpteerimis- ja lähtestamisfunktsioone.

9. Tagasipööramisvastane funktsioon: kiigekäe lähtestamise protsessis, kui väline jõud pöörab kiigekäe, käivitub kiikkäsi automaatselt vastupidise tõukejõu ja saadab välja alarmi ning kui väline jõud kaob, naaseb see liikluse jätkamiseks automaatselt nulli.

10. Automaatne kaitsefunktsioon: kui väline jõud takistab kiigekäe normaalset liikumist ja väline jõud on pidev, tuvastab süsteem automaatselt 20 sekundit pärast automaatset kaitset ja siseneb seisvasse olekusse. Järgmine juriidiline signaal sisend, värav automaatselt normaliseerub.

11. Mitmeastmeline kokkupõrkevastane puhverfunktsioon: ebaseaduslikult läbimisel või mulgustamisel puhverdab pidurivarras vastavat nurka ja käivitab kohese tagasilöögi ning käivitab samal ajal häire, mis vähendab oluliselt sagedast või pidevat kokkupõrget põhjustatud mehaanilisi kahjustusi humaniseeritud kahjuvastasestuses.

12. Mehitamata töö: voolu väljalülitatud kiigekäsi avaneb automaatselt, sisselülitatud automaatne lähtestamine (liikluse blokeerimine).

Tehnilised parameetrid

Autojuht	Madala energiatarbega M05
Maksimaalne kineetiline energia	J<>
Maksimaalne tugevus	67N (ukse ventilaatori välimine serv)
Sõidu pöördemomendiga	Umbes 5 Nm
Lukk	Hammasrataspidur RA12
Luku pöördemomendi	Minimaalne 20 Nm
Läbipääsu sagedus	30 inimene/min
Draivi disain	100 00000 lülitustsüklit
Sõidu elu MCBF	100 00000 lülitustsüklit
Avatud nurk	-90° - +90°
Kontroll	ETS 21
Tarkvara	FCC
Toiteplokk	V AC /50-60Hz 100-230
Sidumiskoormus	120VA
Juhtseadme pinge	24V DC
Liides	Jadaliides Sisemine: Siini ühendus CAN juhtpaneeli sees Väline: saab ühendada kuni 8 seadet; Rõhu tagasiside 5 ETS 21 plaadi kohta ploki kohta puudub; muu tagasiside on kättesaadav ka teiste ETS 21io kaudu

Silumisrežiimi kirje kirjeldus

1. Vajutage menüüklahvi 3 sekundit, kuva L-1, vajutage kinnitusklahvi, sisestage värava sulgemise aja silumise režiim

2. Vajutage menüüklahvi 3 sekundit, ilmuge L-1, vajutage klahvi kuni ilmumiseni L-7, vajutage kinnitusklahvi, sisestage värava toite väljaukse silumise režiim (vt üksikasju allpool olevast tabelist)

3. Vajutage menüüklahvi 3 sekundit, ilmuge L-1, vajutage klahvi kuni ilmumiseni L-12, vajutage kinnitusklahvi, sisestage värava heli silumisrežiim (vt üksikasju allpool olevast tabelist)

4. Vajutage menüüklahvi 3 sekundit, ilmuge L-1, vajutage klahvi, ilmuge D-1, vajutage kinnitust, häälviipa, et suruda kiigekäsi soovitud asendisse, seekord saate reguleerida kiigekätt, reguleerida, vajutada menüüd kinnitamiseks, Vajutage menüüd väljumiseks (vt tabel allpool)

Kasutajad saavad seadistada silumiskoodi tabeleid

Menüü number	Tähendus	Vaikimisi	Ulatus
L-1	Lahtiolekuajad	4 sekundit	0-30 sekundit (suurem arv, pikem sulgemisaeg)

L-7	Suuna vahetamine	0	0 eest: vasakule avatud 1 jaoks: Parem avatud
L-13	Häire hääl	-	Klõpsake nuppu Lisa ja lahuta Häälkategooria salvestamine kinnituse järgi
L-12	Hääl helitugevus	15	0 Minimaalselt 15 Max
L-14	Värava vananemise test	Vajutage sisenemiseks nuppu Kinnita, väljumiseks menüüklahv
D-1	Null-bitised sätted	Kui kaks ukse kiigevart ei ole joondatud, võib pärast mootori lahtise võlli sisenemist soovitud sulgemisasendisse vastavalt põhiplaadi kinnitusele olla
D-4	Avamis- ja sulgemiskiirus	1, kiireim 10, aeglaseim (tehase vaikeväärtus 10)

Kuum tags: supermarket infrapuna roostevabast terasest induktsioon kiik värav, Hiina, tarnijad, tootjad, odav, tsitaat, müügiks

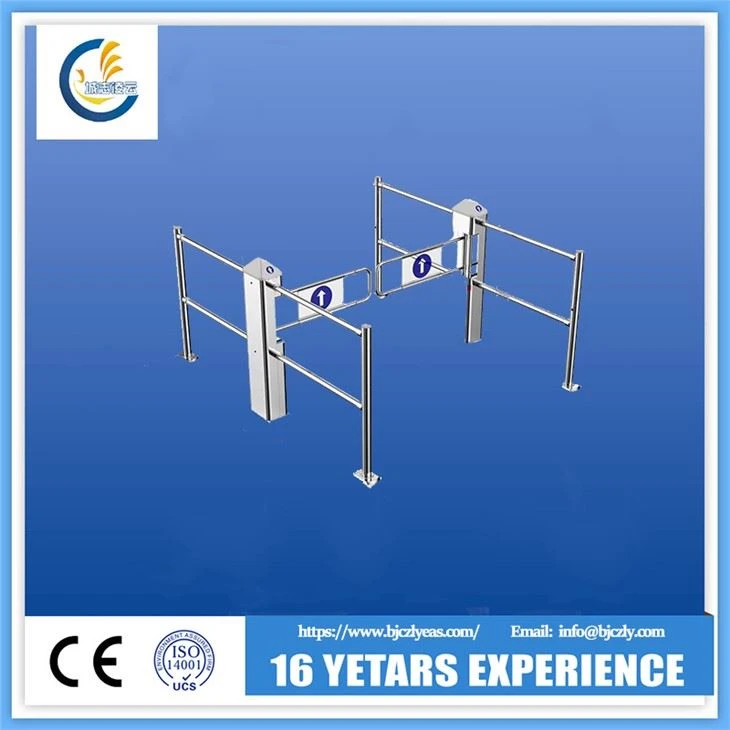

Supermarket infrapuna roostevabast terasest induktsioon kiik värav
